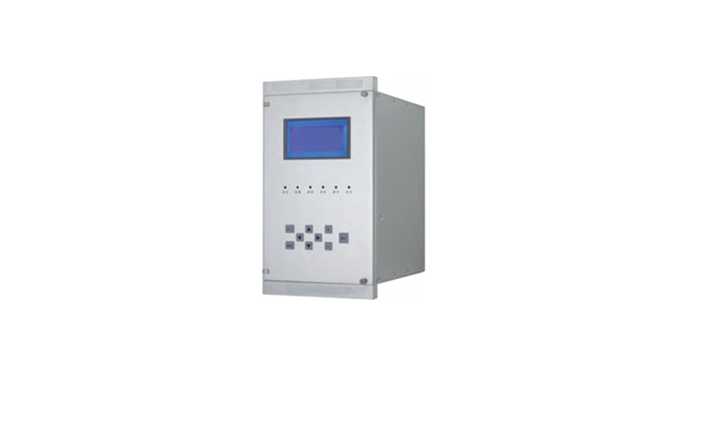

GTM-800新能源箱變保護測控裝置是我公司針對目前風電場和光伏電站的實際情況，研發的集箱變的模擬量采集、電量保護、非電量保護、遠方控制和通訊功能于一體的保護測控裝置。實現升壓站對箱變的遠程管理和自動化監控，滿足光伏電站或風電場的“無人值班，少人值班”的運行管理方式。該裝置可實時采集變壓器的各種信息，如箱變的電流、電壓等電氣量信號，同時可以采集變壓器的油位、油溫、重瓦斯等非電氣量信號。當有異常事件發生時，GTM-800裝置通過不同的通訊介質將故障信息及時上傳，發出告警信號或進行跳閘動作，避免故障進一步的擴大，挽回了箱變設備損壞的直接損失以及維修期間發電量的間接損失。另外、運行人員可以在遠方對箱變進行監測和控制，從而大大減少了現場維護的工作量以及由此帶來的人身安全隱患。
目前大部分光伏發電單元內匯流箱、逆變器、箱變等設備的通信將信息先送至通訊管理機，再經光電交換機上送到綜自系統，這樣就使整個系統的接線過于繁瑣，增加了故障發生的可能性，同時也增加了企業的投資成本，更不利于以后系統故障的排查。GTM-800在傳統方案的基礎上融合了通信管理機、光纖交換機和完善的箱變測控保護功能于一體，負責采集和傳輸箱變、匯流箱、逆變器等設備的數據信息；這不但簡化了整個光伏發電單元的接線，提高了系統的穩定性，而且降低了光伏電站測控通信類設備投資成本，同時節省了設備的占用空間。
1.電量保護功能
帶負壓閉鎖的過流
保護；
零序過流保護；
負序電流保護；
過電壓保護；
欠電壓保護
單向接地保護；
過負荷保護；
PT斷線保護；
CT斷線保護；
2.非電量的保護功能：
過溫保護；
4-20mA過量保護；
開關量保護；
3.開入量采集功能
4.模擬量采集功能
5.繼電器出口
6.通訊功能：光口以太網、電口以太網、串口
7.故障錄波功能
8.箱變溫濕度控制功能
9.顯示功能
10.通信管理功能
